下面日皓焊切小編為大家介紹一下清槍器的鉸刀如何安裝

鉸刀的安裝如圖1

1 鉸刀 2 鉸刀連接桿3電機馬達

4 開口扳手 SW225開口扳手 SW17

圖1：鉸刀安裝

提示

·更換鉸刀時，只允許使用合適的開口扳手。

 擰動鉸刀連接桿（2）時，使用SW22；擰動鉸刀時，使用SW17.

·請注意，應將鉸刀連接桿（2）裝在正確的位置上

1將鉸刀連接桿（2）安裝在電機馬達（3）上.

2裝上鉸刀（1）。

3 將開口扳手SW17（5）將鉸刀（1）擰緊（最小擰緊力矩20Nm），擰緊的過程中用開口扳SW22（4）固定住鉸刀連接桿（2），方便鉸刀（1）擰緊。

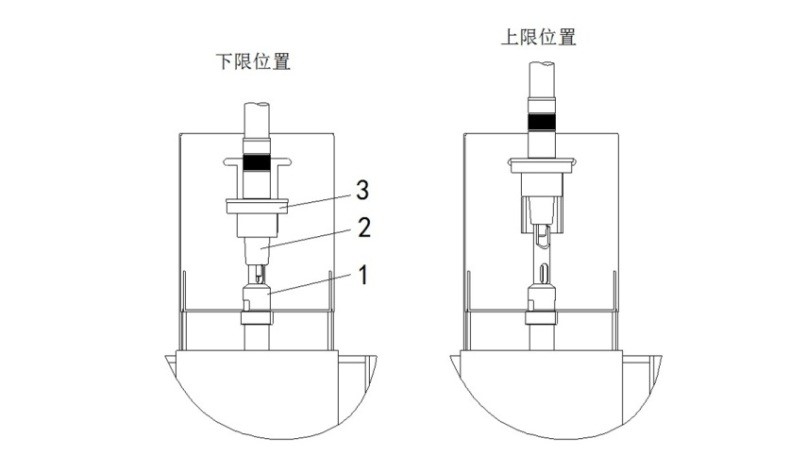

行程高度范圍如圖2

1 鉸刀2 噴嘴3 噴嘴固定座
